叉车门架用侧滚轮轴承

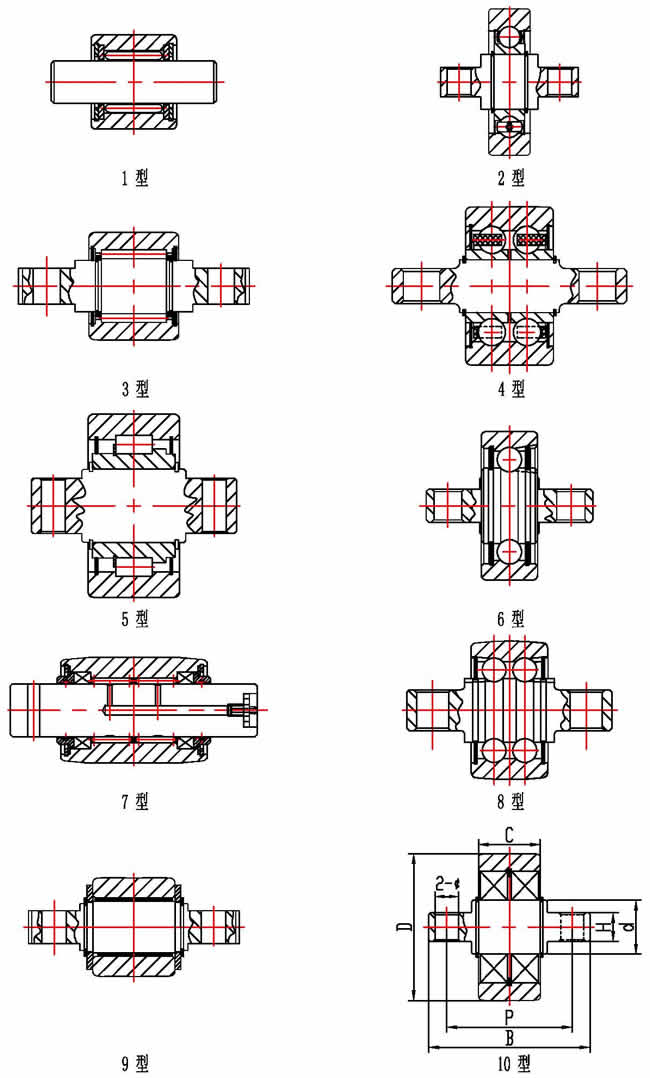

叉车门架用侧滚轮轴承结构简图

叉车门架用侧滚轮轴承

叉车门架用侧滚轮轴承外形尺寸

轴承型号 Bearing No.			类型	尺寸 Dimension（mm）
Ⅰ	Ⅱ	Ⅲ	Type	d	D	C	B	P	2-￠（M）	H
CN-01			8	21.4	40	21	62	42	￠8.50	11
CN-02			8	21.4	40	30	80	60	￠11.00	13
CN-03			8	21.4	40	21	62	45	￠9.00	13
CN-04			8	24	58	22	65	48	￠11.00	13
CN-05			4	30	72	34.5	90	70	￠13.00	18
CN-06			4	30	78	34.5	90	70	￠13.00	18
CN-07			7	25	64	80	139	115	￠10.00/M10x1
CN-08			8	24.4	47	22	65	48	￠11.00	16
CN-09			8	24.4	47	30	80	60	￠13.00	16
CN-10			8	31	58	30	80	60	￠13.00	16
CN-11			4	30	74	34.5	90	70	￠13.00	18
CN-12			8	19	34	21.4	62	45	￠9.00	13
CN-13			8	24.9	54	30	80	60	￠12.50	16
CN-14			8	21.4	40	21	62	45	￠9.00	13
CN-15			8	20	41	30	80	60	￠11.00	12
CN-16			2	30	87	22	75	55	￠13.00	16
CN-17			3	20.5	42	34	90	68	￠10.50	14
CN-18			7	45	90	115	201		￠10.50
CN-19			9	20	34	20	62	45	￠9.00	13
CN-20			2	30	87	22	70	48	￠13.00	12
CN-21			5	40	100	50	112	88	￠13.00	30
CN-22			9	20	36	30	86	64	￠10.50	11
CN-24			4	35	82	34.5	90	70	￠13.00	20
CN-26			3	23.5	50	34	80	60	￠13.00	16
CN-28			3	20.5	42	34	80	60	￠12.50	12
	25908-24101		4	30	76	44	94	74	￠13.00	20
	30X1400000		2	24.5	80	22	70	48	￠12.50	14
	84904		1	20	42	36	80	60	M10
84904A	CSM03-25001		3	20.5	42	34	80	60	￠11.00	12
	84905		1	25.4	52	36	84	60	M10
	84905D		8	24.9	52	38	84	62	￠12.50	12
	92507511		2	25	74	25	68	49	M10x1.25	15
		L4902	1	15	33	30	58
	C2-3	L4903	10	20	58	30	80	60	￠12.50	12
	C4-5		10	25	67	32.5	85	65	￠13.00	16
	C6-10		10	30	82	34.5	90	70	￠13.00	16
	C6-10J		10	30	78	34.5	90	70	￠13.00	16
	C58x80		4	20	58	30	80	60	￠12.50	12
	C58x80D		4	30	58	30	80	60	￠12.50	12
	C82x90		5	30	82	34.5	90	70	￠13.00	16
	D01L8-50201		7	30	70	85	155		￠10.50
	D51N8-00211		7	45	90	125	211		￠10.50
	D51W8-10901		7	40	85	135	220

本表仅列出主要尺寸，订货请确认图纸。
