回转支承

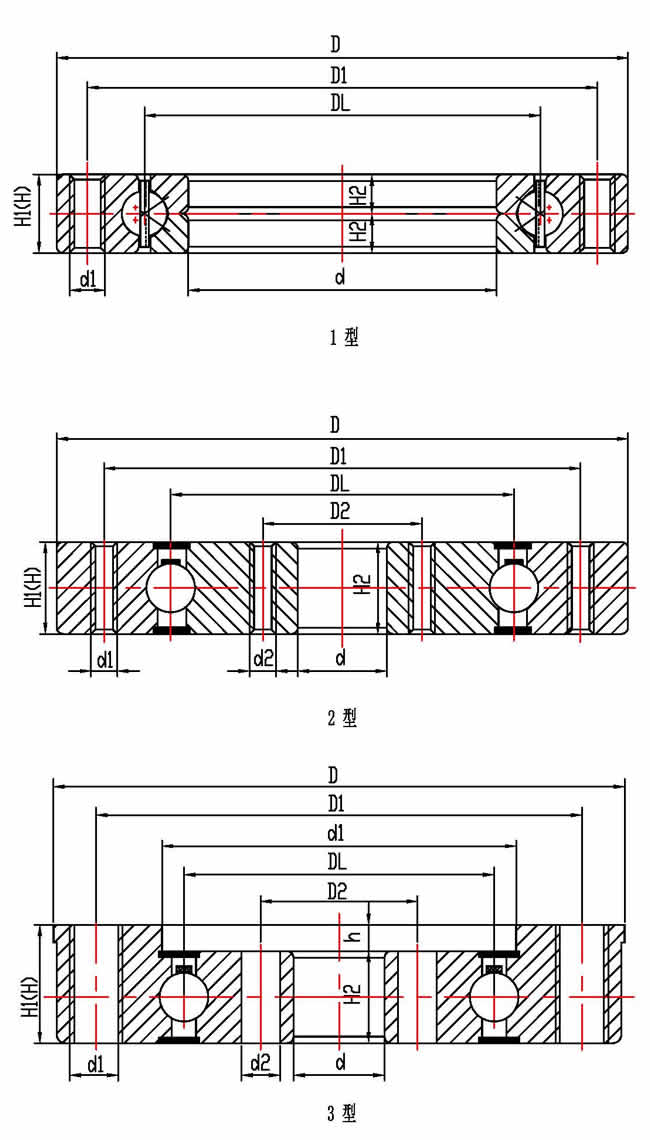

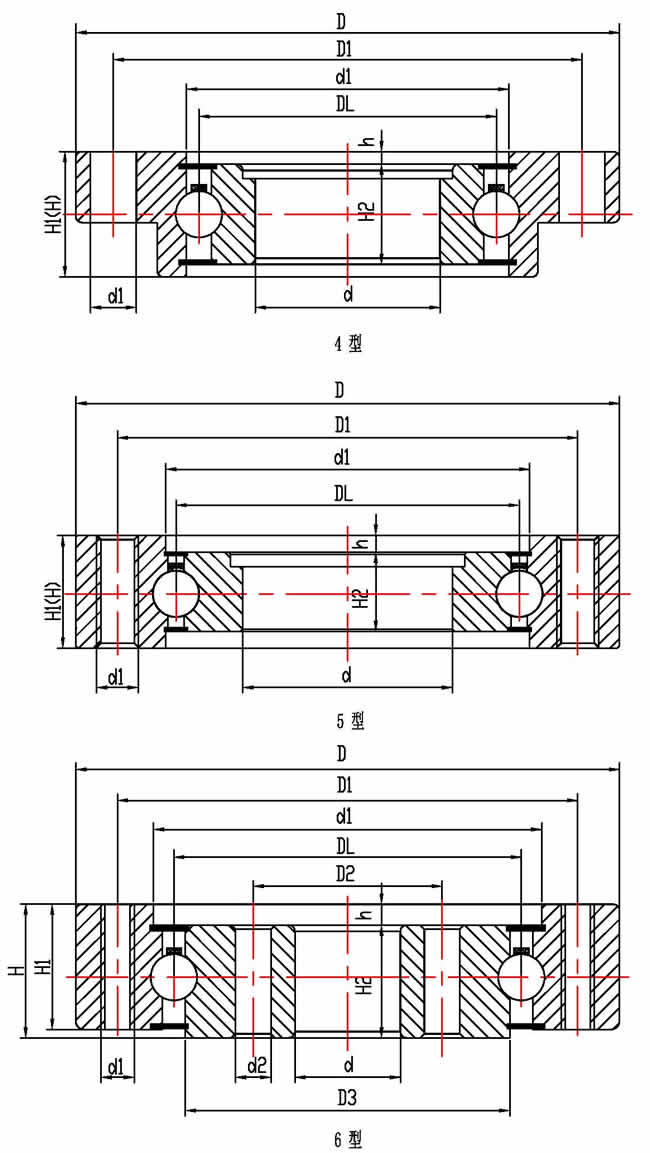

回转支承结构简图

回转支承

回转支承外形尺寸

轴承型号 类型 外型尺寸Dimension（mm） 安装尺寸Dimension（mm） 结构尺寸Dimension（mm）
Bearing No. Type d D H D1 D2 d1 d2 DL D1 D3 H1 H2 h
M1D10-00-22 6 62 192 32.5 168 95 8-M10 6-￠11 135 144 124 32 32 0.5
M15D-12200 2 62 280 34 248 125 8-M10 10-￠11 212 - - 33 33 1
JSKL-001 6 82 260 25 240 167.5 6-M10/3-M10 6-￠10.50 212 221 200.6 23.5 21.5 3.5
A61F4-32111 6 86 224 30 194 116 8-￠8.5 4-M16 156.5 162 152.5 27 24 6
TB10S25-4.4 6 90 224 30 194 - 6-M6 - 156.5 162 152.5 27 24 6
LPT13.3-5 1 90 150 18 136 - 8-M6 - 110 - - 18 9 -
HFJS-001 6 95 205 38 185 115 10-M10 10-￠11 150 158 140 31 31 7
X31J3-00401 6 110 250 35 220 140 10-M10 8-￠11 180 192 169 30 30 5
7E25S.5.2 2 110 180 22 165 - 6-M10 - 135 - - 22 22 -
BYT-004 6 120 280 60 248 152 12-￠16 12-M14 201 209 195 50 50 10
ZJSJ-001 6 135 260 25 240 167.5 6-M10/3-M10 6-￠10.50 212 221 200.6 23.5 21.5 3.5
16BS10-30 6 140 300 36 270 170 12-M16 11-￠18 222 227 217.5 30 30 6
BD-08EL 2 140 240 22 220 160 6-M10 6-￠8.8 186 - - 22 22 -
BD-28EL 6 140 225 24 210 160 12-M8 6-￠8.8 186 - - 22 22 2
21002-12RB01 6 140 240 27.5 225/220 160 6-M6/6-￠6.6 6-￠6.6 190 202.2 182 25.5 22 5.5
21002-12RBE1 6 140 254 29.5 225/220 160 2-M6/6-￠6.6 6-￠6.6 190 202.2 182 25.5 22 5.5
BYT-001 6 145 260 27 240 170 6-M10 9-￠9 212 220 203 23 23 4
BYT-002 6 145 260 27 240/232 170 6-M10/6-M8 9-￠9 212 220 203 23 23 4
BYT-005 6 145 260 27 240 170 8-M8 9-￠9 212 220 203 23 23 4
WH-SDZC-03C-01 5 150 250 24 230 165 12-M10 8-￠9 193 204 - 24 16.5 -
2100A-15REB1 5 150 250 24 230 165 6-M10 8-￠8.5 198 209 - 24 17 -
JYXY-001 2 150 260 21 240 166 6-M10 6-M6 201 - - 21 21 -
BD-06EL 2 150 260 21 240 166 6-M10/3-M8 6-M6 208 - - 21 21 -
ED16.02.01-11 2 150 260 21 240 166 6-M10/3-M8 6-M10 208 - - 21 21 -
LDL250Y.1 6 150 255 35 235 170 6-M8 8-￠8.5 208 217 188 30 30 5
HF318 6 152 265 35 240 176 6-M12 8-￠11 212 220 203 30 30 5
BYT-003 6 170 330 30 298 202 6-M16/6-M14 4-￠15 252 256 248 26 26 4
CZKQ240 5 170 240 27 220 - 9-M10 - 193 202.2 - 27 19 -
CZKQ240A 5 170 240 27 220 - 9-￠9 - 193 202.2 - 27 19 -
1120303000-L 5 180 260 27 240 - 6-M10/2-M10 - 212 - - 27 19 -
BD-06EL-1 2 180 260 23 240 - 6-M10 - 212 - - 23 23 -
KQL1-23 2 180 260 23 240 - 6-M10/3-M10 - 212 - - 23 23 -
BD-12EL 3 180 289.5 27 270/264 195 6-M12/6-M8 12-￠8.8 230 240 - 27 21 6
21102-15FR01 6 200 304 27 275 216 6-M8/6-M10 6-￠8.5 252 256 248 27 24 6
Q70B1-00271 6 200 304 30 288 216 8-M8 6-￠8.5 252 256 248 27 24 6
Q70B1-00271HC 6 200 304 30 288 216 8-M8 6-M8 252 256 248 27 24 6
X65P1-00201 6 200 304 30 288 216 12-M10 6-￠8.5 252 256 248 27 24 6
LDL250R.1 4 200 286 30 268 - 8-￠11 - 227 237 - 30 24 3

本表仅列出主要尺寸，订货请确认图纸。
