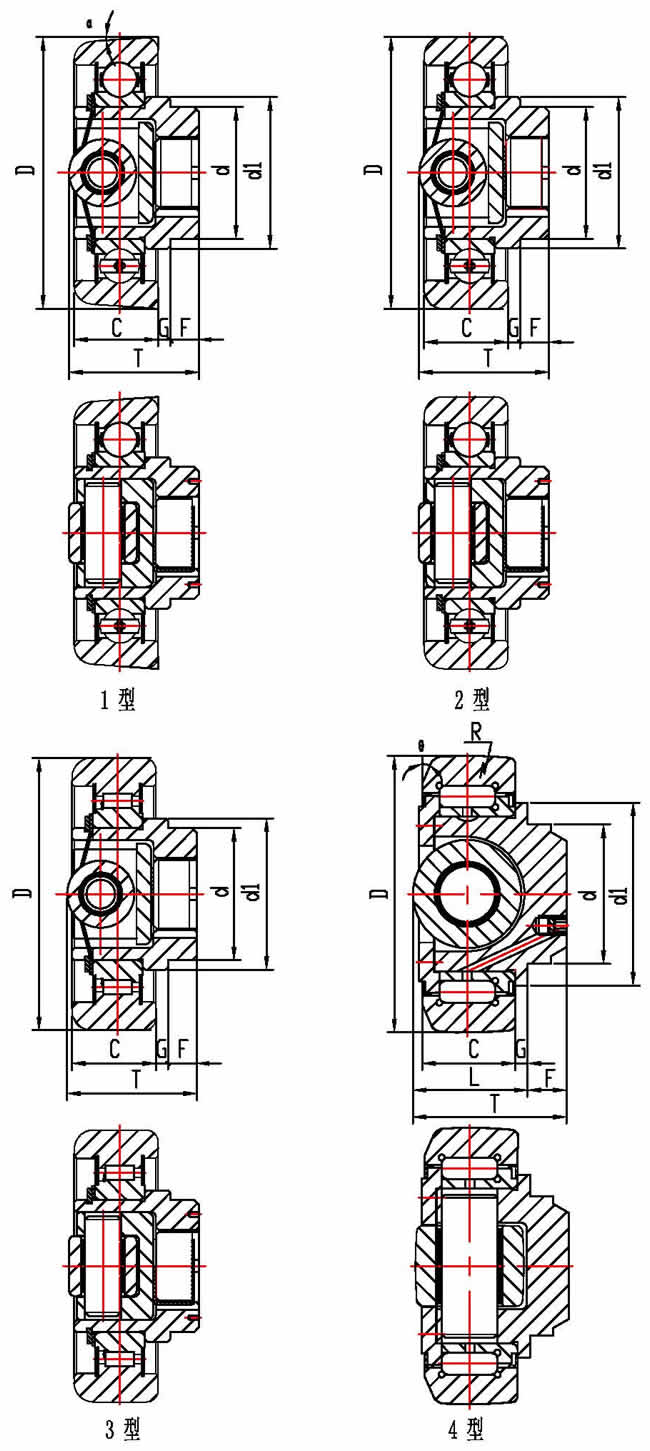

叉车门架用复合滚轮轴承结构简图
叉车门架用复合滚轮轴承外形尺寸
轴承型号 | 类型 | 尺寸Dimension(mm) | ||||||||
Bearing No. | Type | d | d1 | D | C | G | L | F | R | T |
NL070.0.00R1 | 2 | 35 | 44 | 70 | 22.5 | 8.1 | 8 | R200 | 43.50-47.50 | |
NL070.6.00R1 | 2 | 35 | 44 | 70.6 | 22.5 | 8.1 | 8 | R200 | 43.50-47.50 | |
NL077.7.00R1 | 2 | 35 | 44 | 77.7 | 22.5 | 8.1 | 10.8 | R200 | 45.30-49.30 | |
NL078.0.00R1 | 2 | 35 | 44 | 78 | 22.5 | 8.1 | 10.8 | R200 | 45.30-49.30 | |
NL078.3.00R1 | 2 | 35 | 44 | 78.3 | 22.5 | 8.1 | 10.8 | R200 | 45.30-49.30 | |
NL070.0.AR1 | 2 | 35 | 44 | 70 | 22.5 | 8.1 | 18 | R200 | 52.50-56.50 | |
NL070.6.AR1 | 2 | 35 | 44 | 70.6 | 22.5 | 8.1 | 18 | R200 | 52.50-56.50 | |
NL077.7.AR1 | 2 | 35 | 44 | 77.7 | 22.5 | 8.1 | 18 | R200 | 52.50-56.50 | |
NL078.0.AR1 | 2 | 35 | 44 | 78 | 22.5 | 8.1 | 18 | R200 | 52.50-56.50 | |
NL078.3.AR1 | 2 | 35 | 44 | 78.3 | 22.5 | 8.1 | 18 | R200 | 52.50-56.50 | |
轴承型号 | 类型 | 尺寸Dimension(mm) | ||||||||
Bearing No. | Type | d | d1 | D | C | G | L | F | R | T |
760209K | 2 | 45 | 53 | 98.5 | 26 | 6.5 | 10.5 | 46-51 | ||
760211A | 1 | 55 | 63 | 113.2 | 35 | 5 | 11.5 | 53-58 | ||
760211B | 2 | 55 | 63 | 112 | 35 | 5 | 11.5 | 53-58 | ||
760211N | 2 | 55 | 63 | 111.3 | 32 | 5 | 11.5 | 53-58 | ||
760211K | 2 | 55 | 63 | 109.2 | 29 | 6.5 | 11.5 | 50-55 | ||
760311K | 2 | 55 | 63 | 120 | 34 | 7 | 14.5 | 59.50-64.50 | ||
760311N | 2 | 55 | 63 | 119.2 | 34 | 7 | 14.5 | 59.50-64.50 | ||
760407 | 1 | 35 | 44 | 89.27 | 26 | 8 | 12 | 49.50-53.50 | ||
760412A | 2 | 65 | 73 | 149 | 45 | 4.5 | 20 | R575 | 74-79 | |
760412B | 2 | 65 | 73 | 149.5 | 45 | 4.5 | 20 | R575 | 74-79 | |
本表仅列出主要尺寸,订货请确认图纸。
