叉车门架用链轮轴承

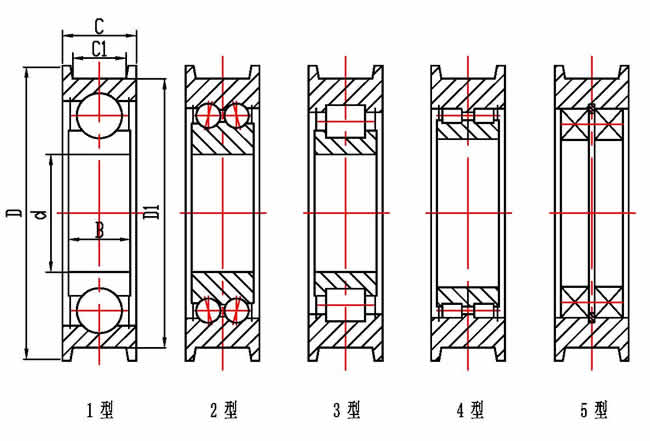

叉车门架用链轮轴承结构简图

叉车门架用链轮轴承

叉车门架用链轮轴承外形尺寸

轴承型号 Bearing No. 类型Type 尺寸 Dimension（mm）
Ⅰ Ⅱ Ⅲ d D D1 C C1 B
780205K 　 　 1 25 75 61 25 18 15
780206K 　 　 1 30 88 78 28 19 16
TB2025.2.2.2.2 　 　 　 30 85 78 28 15 16
　 32507031 　 1 40 108 90 36 25 19
　 33007031 　 1 40 123 105 42 31 19
　 33015022 　 1 40 108 90 42 30 17.8
780711 　 780711K 1 55 122 110.5 40 28 21
780711H 　 V60211B 1 55 131 119 40 22 21
780305K 　 　 　 25 88 79 25 15 17
780305K1 　 　 　 25 75 65 24 12 16
780305K2 　 　 1 25 84 70 30 21 17
780306 　 L60306 1 30 96 80 24 16 19
780306K 　 　 1 30 113 95 34 27 19
780606K 　 L60606K 1 30 87 75 34 22 26
780307 　 　 1 35 105 90 30 21 21
780307K2 　 　 1 35 118 106 30 21 21
MES15310003 　 　 1 25 108 102 35 28.5 35
06-610 　 　 1 30 124 108 38 26 42
81-661 　 　 1 30 104 90 30 20 37
25-743A 　 　 1 30 122 106 30 20 32
D613A 　 　 1 30 122 108 30 20 36
780308K 　 　 1 40 140 120 34 27 23
780308K2 　 　 1 40 113 96 40 30 23
780308K3 　 　 1 40 138 120 37 28 23
780308K4 　 　 1 40 142 124 34 27 23
780308K5 　 　 1 40 128 110 34 27 23
780308K6 　 　 1 40 108 90 36 26 23
780708 　 　 1 40 118 100 32 26 23
780708H 　 　 1 40 118 100 37 28 23
780708K 　 　 1 40 118 100 34 27 23
780708K1 　 　 1 40 113 95 32 21 23
780708K2 　 　 1 40 138 120 32 21 23
780708K3 　 　 1 40 113 95 34 27 23
780708KM 　 　 1 40 109 100 34 27 23
5232011500B 　 　 1 40 110 95 38 28 23
HC235Z8-43501 　 　 1 40 118 100 40.3 31.3 23
780309K 　 　 1 45 126 110 36 25 25
780309K3 　 A60309 1 45 126 110 44 34 25
780309K4 　 　 1 45 123 106 44 32 25
780309K5 　 　 1 45 138 116 39 28 25
780309K6 　 　 1 45 120 110 40 33 25
780709 　 　 1 45 126 110 38 28 25
780709K 　 　 1 45 125 110 35 25 25
780709H-G00 　 　 1 45 123 110 38.5 31 25
780709H-G50 　 　 1 45 123 110 42 35 25
780310K 　 　 1 50 142 126.5 42 27 27
780310K2 　 　 1 50 155 135 42 33 27
782311 　 　 1 55 148.5 135 42 34 27
782311H 　 　 1 55 155 135 46 38 31
782311Y 　 　 1 55 148.5 135 44 36 27
50M3A-210000 　 　 1 55 156 140 57 37 44.7
7M3-202000 　 　 1 55 156 140 57 44 44.7
782411 　 　 1 55 156 140 52 37 44.7
782411H 　 　 1 55 156 140 57 42 44.7
782415HR1 　 　 1 75 216 200 72 56 54
780408 　 　 1 40 134 115 39 29 27
95E-716 　 　 1 40 143 131 48 38.8 52
785207 　 　 2 35 87.5 80 29 22 30
785208 　 　 2 40 113 95 56 47 44
785209 　 　 2 45 105 95 38 31.5 40
785209-C 　 　 2 45 120 110 30 25.7 32
785209-D 　 　 2 45 135 125 30 25.7 32
LKH.2004 　 　 2 45 116 100 53 46 40
785211 　 　 2 55 135 110 56 45 58
785307 　 　 2 35 108 90 47 33 49
785307B 　 　 2 35 108 90 35 21 37
785307K 　 　 2 35 118 100 47 33 49
785308 　 　 2 40 120 110 54 45 47
D21MJ-05021 　 　 2 75 216 200 91 72 68
782208 　 　 3 40 78 70 28 21 26
780708K-A 　 　 3 40 78 70 34 27 23
722711 　 　 3 55 144 122 56 43 40
722711K 　 　 3 55 138 122 56 43 40
782413B 　 　 3 65 176 160 65 44 49
782413C 　 　 3 65 176 160 73 52 49
782414H 　 　 3 70 176 160 68 49 53.4
782415B 　 　 3 75 216 200 71 56 53
782415C 　 　 3 75 216 200 75 64 53
782415L 　 　 3 75 198 182 70 58 53
722715 　 　 4 75 178 160 70 56 48
D01L8-40101 　 　 3 80 246 230 73 62 77
782419B 　 　 4 95 260 240 98 72 78
782419C 　 　 4 95 260 240 91 65 78
D51N8-40501 　 　 5 95 246 230 80 68 68

本表仅列出主要尺寸，订货请确认图纸。
